Cette technologie, également appelée PLP pour Power Loss Protection (Protection Contre La Perte de Puissance), est une autre innovation que Transcend utilise pour préserver l'intégrité des données en cas de coupure de courant.
Qu’est-ce que la protection contre la perte de puissance?
C’est une technologie brevetée par Transcend, destinée aux SSD équipés de cache DRAM, qui garantit l'intégrité des données en cas de coupure soudaine de courant. La PLP utilise des condensateurs capables de prolonger le temps nécessaire pour déplacer les données du cache DRAM vers la mémoire permanente du SSD. Ceci garantit l'intégrité des données. En temps normal, ces condensateurs sont chargés de manière à pouvoir alimenter le SSD lors d'une panne, de sorte que les opérations d'écriture soient effectuées. L'ajout de condensateurs augmente le temps nécessaire pour vider le cache DRAM vers la mémoire permanente NAND en cas de coupure brutale de courant.
Comment fonctionne la PLP?

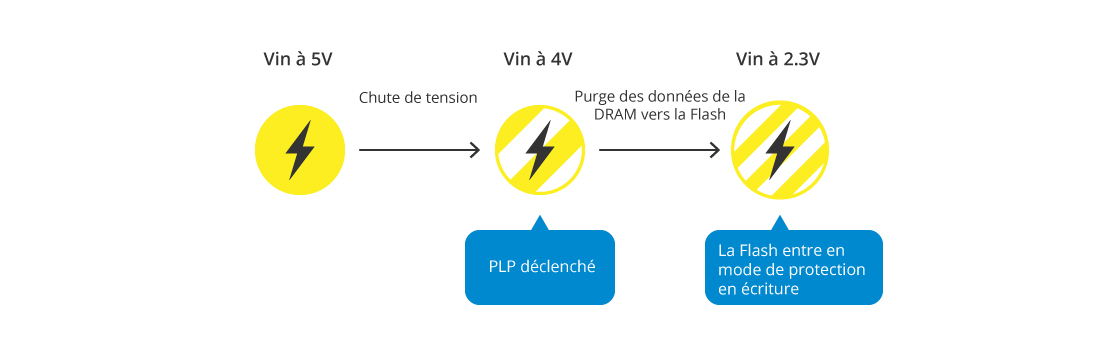

Le SSD est équipé d'un capteur de tension qui surveille en permanence le niveau de voltage fourni par le matériel hôte. Prenons l’exemple du modèle SSD452P. En cas de perte soudaine de courant, ce capteur déclenche la PLP dès que la tension passe de 5V à 4V. A ce stade, la PLP s'assure que les données stockées dans la NAND ne sont pas endommagées. Les condensateurs intégrés continuent de fournir suffisamment d'énergie pour que les données puissent être transférées de la mémoire cache de la DRAM vers la NAND Flash. Lorsque la tension passe en dessous de 2.6V, la NAND Flash passe en mode de protection en écriture et aucune autre donnée ne peut être écrite.

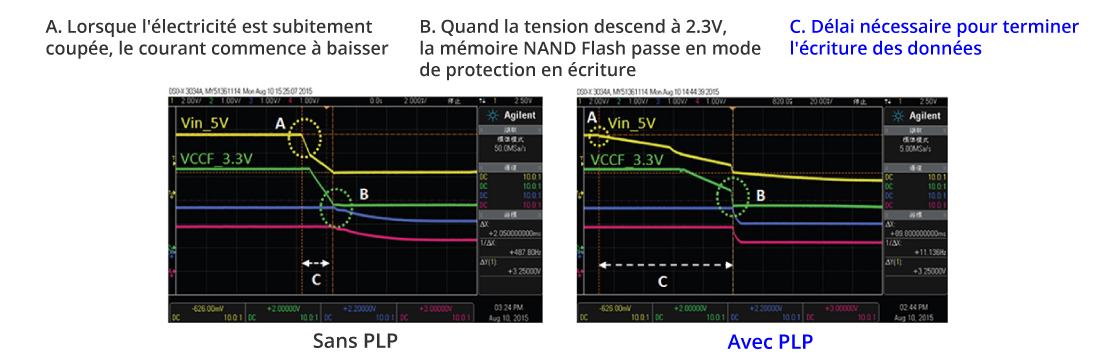

Panne de courant avec et sans PLP
En allongeant le délai entre la chute soudaine de puissance et le déclenchement du mode de protection en écriture, le SSD peut effectuer davantage d'écritures depuis la mémoire cache DRAM vers la NAND Flash.
Grâce au PLP, le SSD dispose de plus de 75 millisecondes pour terminer le processus de purge des données avant que la NAND Flash entre en mode protection en écriture à 2,3 V. Sans PLP, le SSD ne dispose que de 2 millisecondes..
Dans le but d'assurer une grande crédibilité, la technologie PLP de Transcend utilise le hub Ulink DriveMaster pour tester notre mécanisme de protection hors tension. Chaque cycle comprend les étapes suivantes.
- Le contrôleur écrit des données dans le cache de la DRAM.
- Ulink éteint l'hôte. Lorsque le VDT constate que la tension chute à 4V, les données passent de la mémoire cache DRAM à la NAND Flash.
- Ulink alimente l'hôte et compare les données de l'hôte avec celles de la NAND Flash. En cas d'incohérence dans les données, le rapport indique une "comparaison erronée"..
- Ulink allume l'hôte et compare les données de l'hôte avec celles de la flash NAND. En cas d'incohérence dans les données, le rapport affiche un rapport de "mauvaise comparaison".
La PLP de Transcend a passé 3000 cycles de tests. Il en résulte qu'aucun message incohérent n'a été affiché.
Avantages des PLP & PS de Transcend
Transcend a obtenu exclusivement le brevet PLP. Pour de meilleures performances, Transcend utilise des composants supérieurs tels qu'un capteur de tension avancé pour déclencher la PLP. De plus, Transcend utilise des condensateurs en tantale polymère - c'est-à-dire des condensateurs à haut rendement et à profil bas qui sont capables de fonctionner de façon stable dans des environnements difficiles. Bien que cette fonction d'entrée de gamme ne nécessite aucun condensateur supplémentaire, le bouclier d’alimenation ou PS (Power Shield) active également le mécanisme interne de détection de l'alimentation du SSD afin de surveiller le courant électrique fourni par l'hôte. En cas de panne, le voltage chute et le détecteur de tension déclenche le PS, ce qui empêche le contrôleur SSD d'écrire des données dans la mémoire NAND Flash. Cela garantit que les données stockées dans la NAND sont intactes. Contrairement à la PLP, le PS ne laisse pas de temps supplémentaire à la mémoire pour terminer le processus d'écriture.
En résumé
La PLP garantit l'intégrité des transferts de données et réduit considérablement les risques de défaillance en cas de coupure de courant imprévue sur les SSD Transcend. Pour en savoir plus sur le bouclier de protection (PS), veuillez cliquer ici.
